Стенд ТЦР-670У1

Универсальный стенд по испытаниям тормозных цилиндров со встроенным регулятором ТЦР-670У1 предназначен для испытания тормозных цилиндров со встроенным регулятором ТЦР-670 на соответствие их требованиям ТУ 3184-503-05744521-95 «Цилиндры тормозные со встроенным регулятором 670. Технические условия» в соответствии с программой и методикой приемосдаточных испытаний 670.000 ПМЗ , а так же требованиям инструкции 732-ЦВ-ЦЛ- «Общее руководство по ремонту тормозного оборудования вагонов». На данном стенде испытываются следующие тормозные цилиндры- ТЦР-670А, ТЦР-670А-1, ТЦР-670Б, ТЦР-670Б-1, ТЦР-670Г, ТЦР-670В, ТЦР-670ГС, ТЦР-670ГС-1. Стенд построен и применятся в ОАО «Транспневматика» г. Первомайск.

От предыдущих моделей стенда по испытаниям тормозных цилиндров со встроенным регулятором данный стенд отличается повышенной защищенностью от пыли и грязи, а так же повышенной эксплуатационной надежностью.

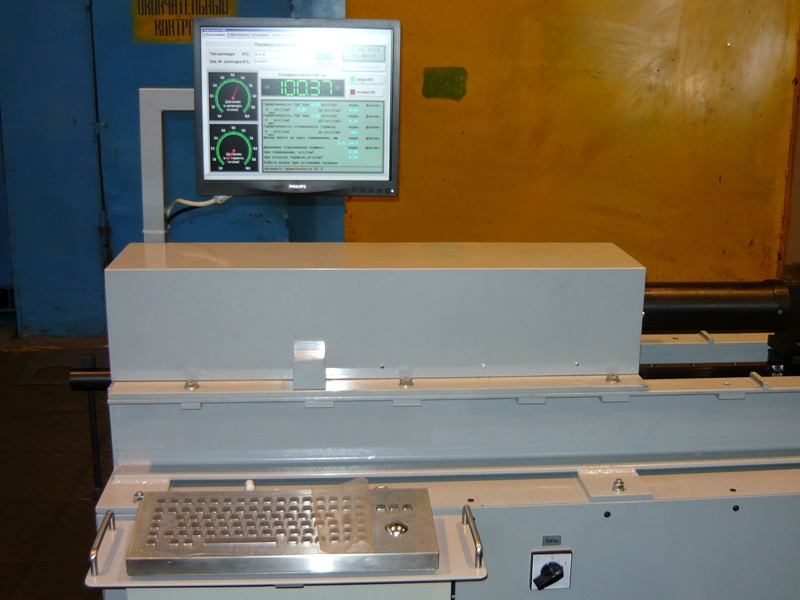

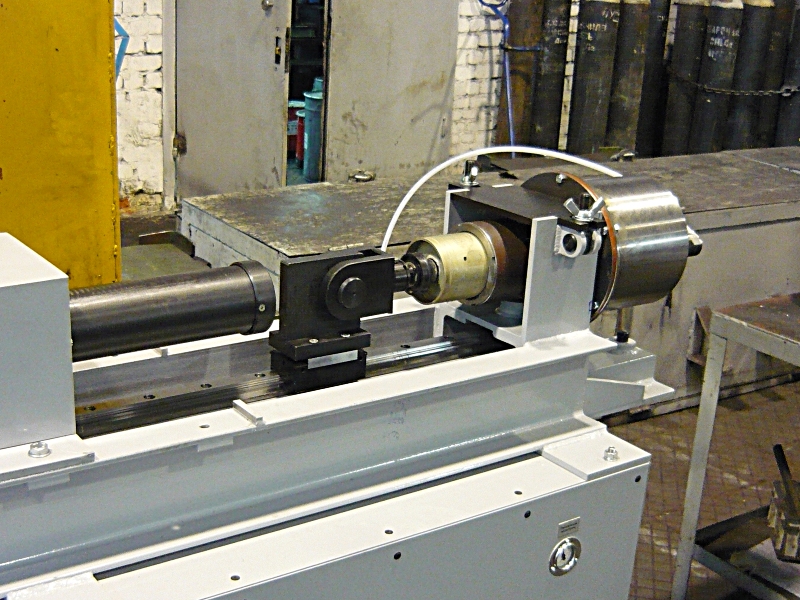

Стенд представляет собой сварную станину, на которой смонтирован электромеханический блок перемещения упора. На блоке крепится испытываемый тормозной цилиндр, шток которого крепится на каретке, каретка соединена с датчиком линейных перемещений. Система управления и персональный компьютер, управляющий всеми процессами, происходящими на стенде , смонтированы в герметичном электрическом шкафу.

Стенд оборудован встроенным блоком подготовки воздуха- состоящим из фильтра грубой очистки, фильтра тонкой очистки воздуха и коалесцентного фильтра осушителя воздуха. Вся пневматическая аппаратура стенда изготовления фирмы CAMOZZI.

Стенд обеспечивает:

  • установку испытываемого тормозного цилиндра в специальном фиксирующем приспособлении;
  • испытание тормозных цилиндров в автоматическом режиме;
  • испытание и калибровку стенда в ручном режиме;
  • представление результатов испытаний в виде графиков;
  • формирование базы данных испытаний и базы данных пользователей;
  • формирование и распечатку протоколов испытаний и результатов самотестирования стенда на сетевом принтере.

В процессе испытаний стенд обеспечивает:

  • проверку герметичности цилиндра ТЦР при давлении 1, 4, 6 кгс\см2 (в зависимости от выбранного типа испытываемого цилиндра);
  • проверку герметичности стояночного тормоза при давлении 4 кгс\см? для ТЦР-670ГС и ТЦР-670ГС-1;
  • проверку величины давления сжатого воздуха в цилиндре при начале перемещения поршня при торможении и при отпуске;
  • проверку движения штока при установившихся зазорах;
  • проверку работы регулирующего механизма за один цикл «торможение-отпуск» ( не менее 20 точек);

Стенд имеет режим самодиагностики работоспособности узлов и агрегатов стенда, кроме того, в процессе испытаний идет постоянный мониторинг работоспособности стенда и условий проведения испытаний (контроль необходимого давления воздуха в магистрали, напряжения питания, исправности датчиков и т.д.).

Стенд рассчитан на 10 лет исправной работы, после проведения мероприятий по КР, его ресурс может быть продлен еще на 10 лет.
