Часовая станция

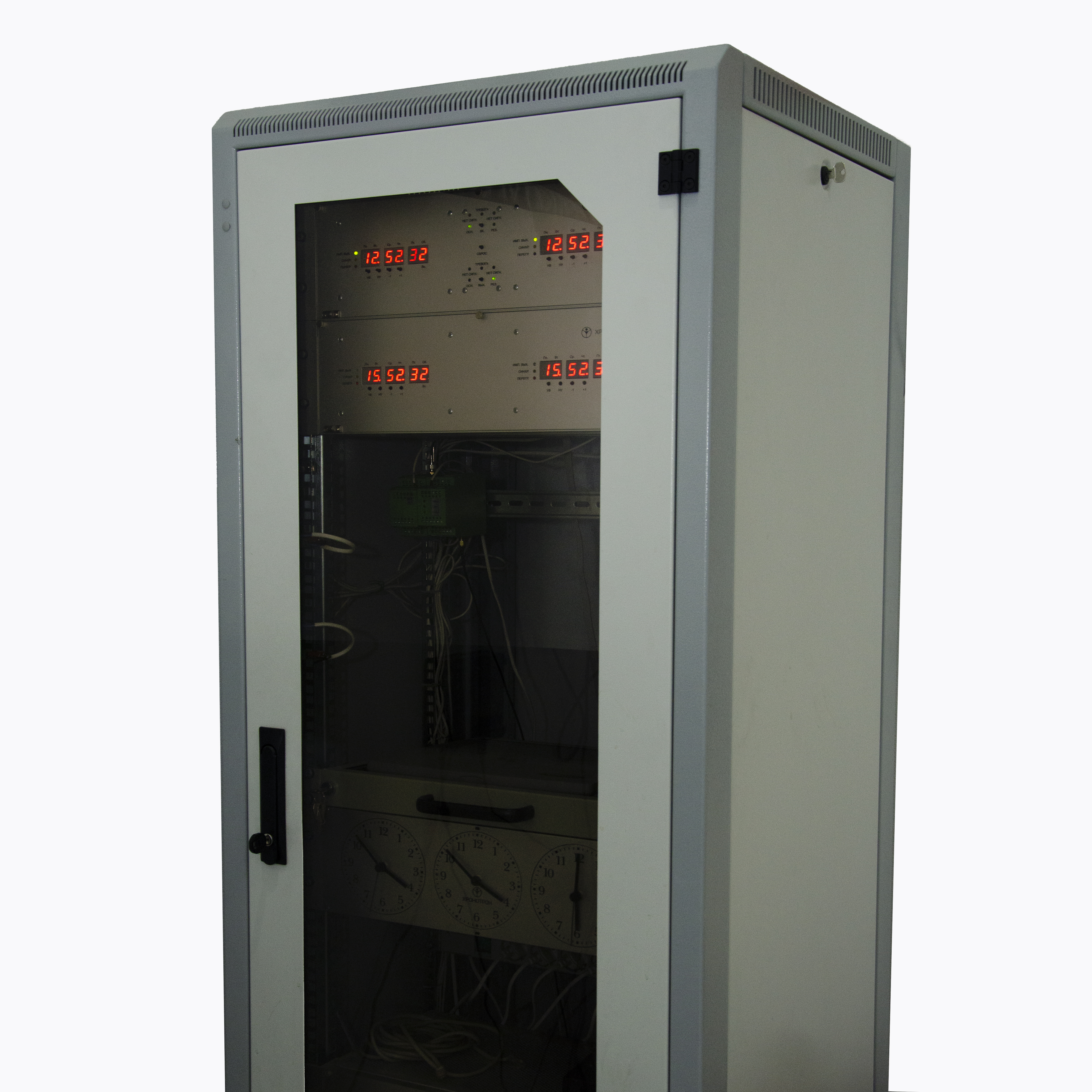

Часовая станция с резервированием ЧСР представляет собой систему, состоящую из одного или более блоков, имеющих форм-фактор 19” высотой 3U. Блоки могут быть объединены в стандартной 19” стойке, размер которой определяется их количеством.

В состав часовой станции должен входить хотя бы один «Системный блок часовой станции» СБЧС, который служит для синхронизации всех остальных блоков, мониторинга линий синхронизации и управления, а также связи с персональным компьютером (при его использовании в составе системы).

Кроме того, в состав часовой станции могут входить «Блоки управления вторичными часами» БУВЧ, служащие для формирования импульсов чередующейся полярности с минутным или секундным отсчётом для управления часами типа СВ, а также БУВЧ используемые для формирования информационного сигнала управления самоустанавливающимися часами типа СВС и цифровыми часами типа ЦПВ.

При необходимости, часовая станция комплектуется «Блоками резервного питания» БРП, состоящими из аккумуляторных батарей с номинальным напряжением 12В и общей ёмкостью, рассчитываемой в соответствии с типом и количеством управляемых вторичных часовых механизмов, а также исходя из времени автономной работы часовой станции при пропадании основного (сетевого) питания. Резервные аккумуляторные батареи также размещаются в блоках, имеющих форм-фактор 19” высотой 3U.

Таким образом, часовая станция конфигурируется по индивидуальным требованиям заказчика, исходя из особенностей cистемы единого времени, в состав которой она входит.
В минимальной конфигурации ЧСР состоит из одного системного блока СБЧС.

Получить ПО «TimeStControl» для связи управляющего персонального компьютера с системными блоками СБЧС часовых станции ЧСР можно отправив запрос с официального почтового ящика организации конечного потребителя на почтовый ящик:

reg@chronotron.ru

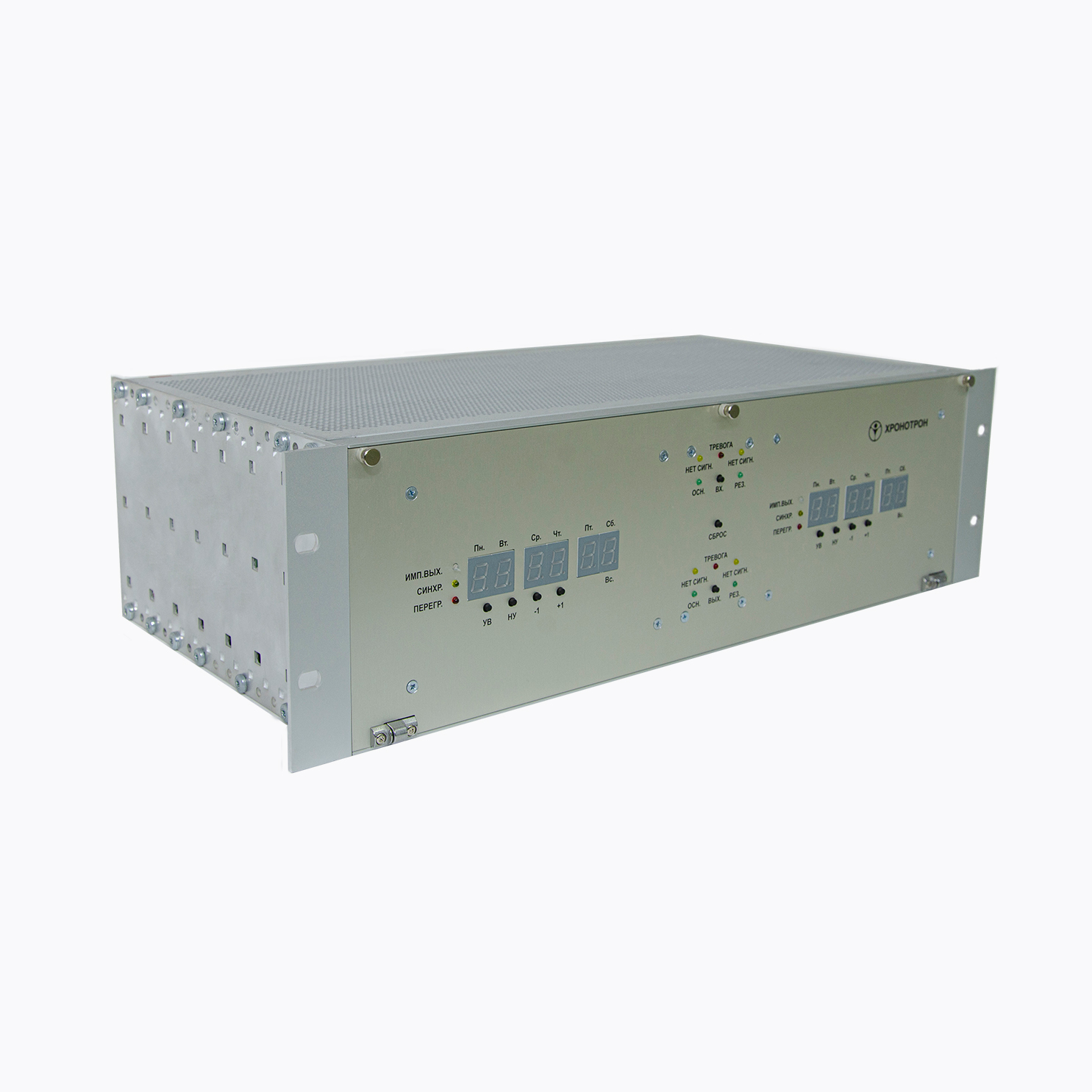

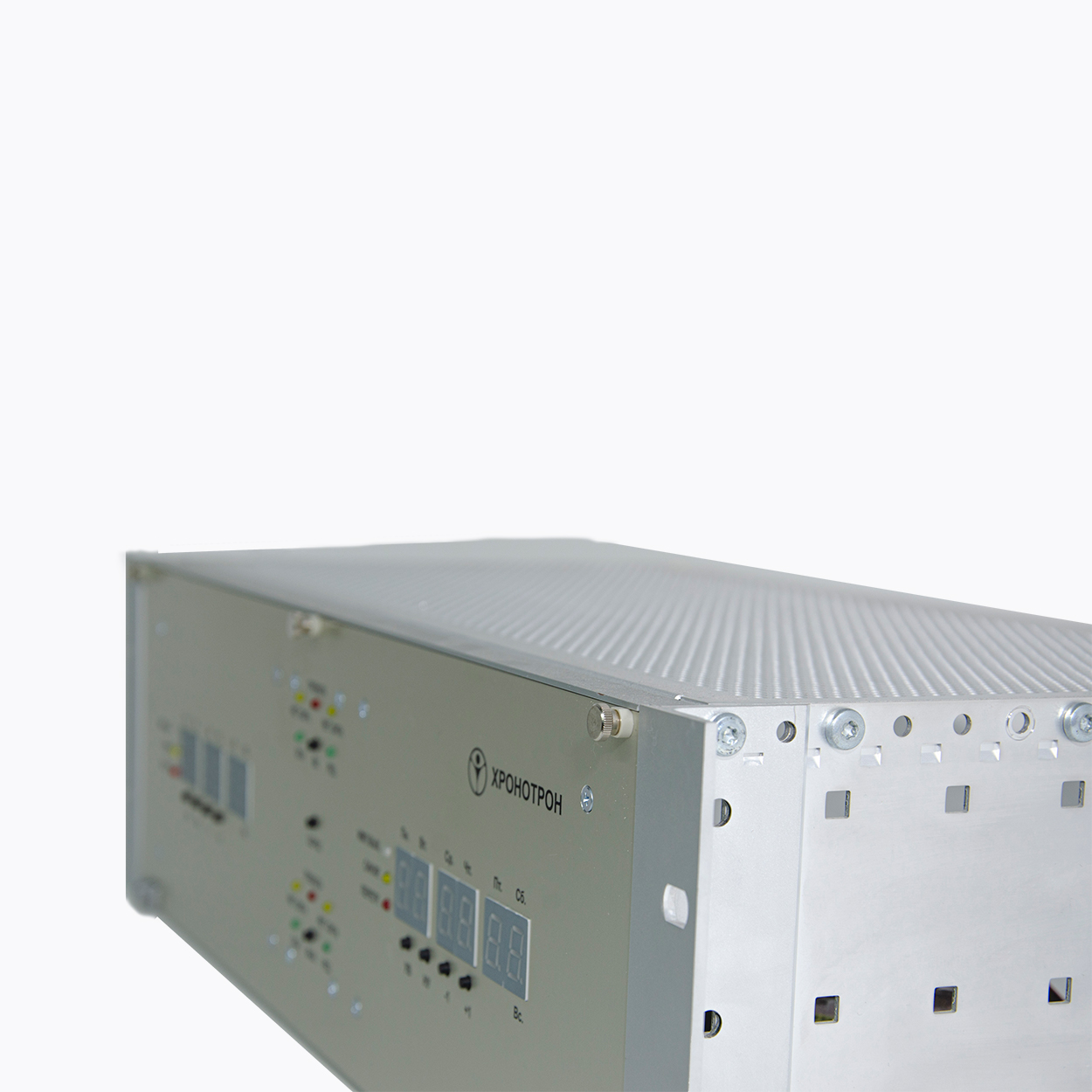

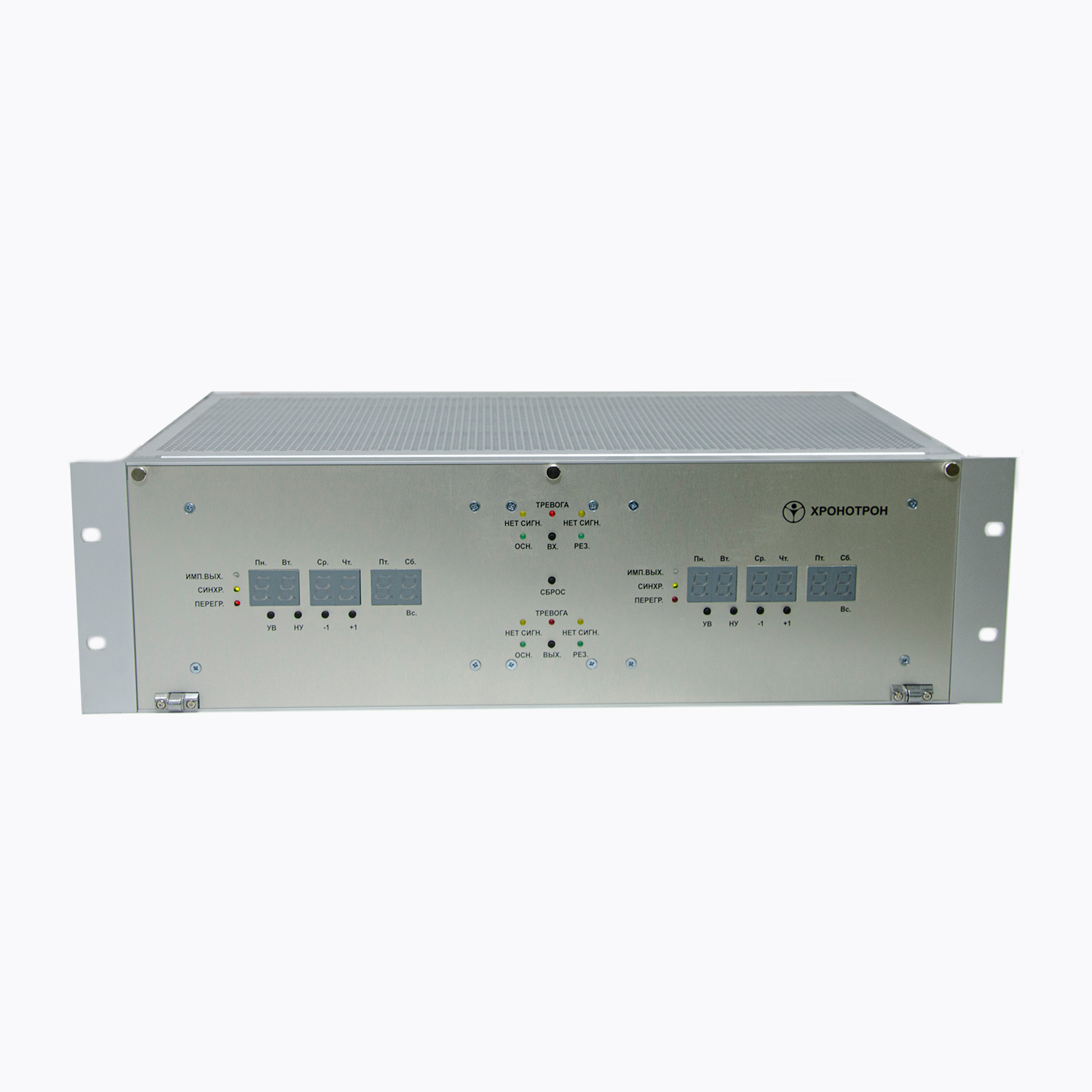

Модуль СБЧС
