NTP конвертеры и преобразователи

В рамках программы разработки и модернизации выпускаемого АО «ХРОНОТРОН» оборудования, вводятся изменения в линейку модулей преобразования сигналов точного времени. Производство выпускавшейся до настоящего времени модели Конвертора DCF-NTР прекращено. В качестве замены наша компания начинает выпуск двух новых моделей:

  • Преобразователь сигнала ПС-NTP обеспечивает получение сигналов точного времени от внешнего сервера в сети Интернет по протоколу NTP и формирование на выходе DCF-сигнала, используемого для синхронизации различных устройств часофикации, производимых АО «ХРОНОТРОН».
  • Преобразователь сигнала ПС-DCF обеспечивает получение сигналов точного времени от источника сигнала DCF (приёмник точного времени П-СВ, часовая станция ЧСР, первичные часы ЦП или цифровые первично-вторичные часы ЦПВ, производства АО «ХРОНОТРОН») и синхронизация встроенных часов компьютеров в локальной сети по протоколу NTP.Альтернативная установка точного времени по протоколу NTP от удалённого сервера времени, расположенного в локальной сети предприятия или глобальной сети Интернет, для обеспечения синхронизации при отсутствии DCF-сигнала на входе.

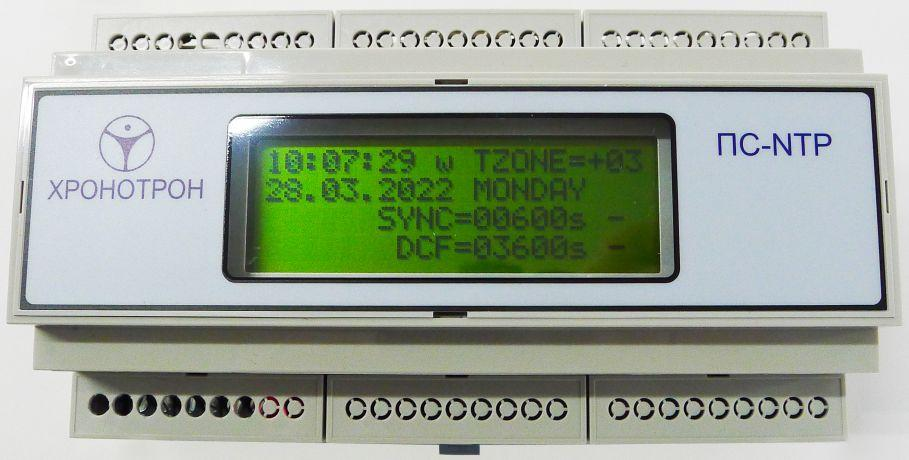

Преобразователь ПС-NTP

Преобразователь сигнала ПС-NTP (далее «Преобразователь») предназначен для синхронизации систем единого времени производства АО «Хронотрон» и компьютеров в локальной сети предприятий.

  • Преобразователь обеспечивает получение сигналов точного времени от внешнего сервера в сети Интернет по протоколу NTP и формирование на выходе DCF-сигнала, используемого для синхронизации различных устройств, производимых АО «ХРОНОТРОН» (часовой станции ЧСР, первичных часов ЦП, цифровых часов ЦПВ и пр.).

Преобразователь выпускается в двух вариантах исполнения:

  • с питанием от источника постоянного напряжения 12В/1А (адаптер в комплекте);
  • с питанием от сетевых устройств с поддержкой технологии PoE.

Базовый вариант преобразователя оснащён следующими видами интерфейсов:

  • порт Ethernet– для подключения к сети Интернет (локальной сети);
  • порт RS-485– для подключения интерфейсных преобразователей типа ПСС-Д или синхронизации удалённых персональных компьютеров (ПК) с помощью специального программного обеспечения;
  • порт RS-232– для настройки преобразователя или синхронизации ПК, подключенного к нему, с помощью специального программного обеспечения (ПО);
  • пассивный выход DCF-сигнала синхронизации – для синхронизации часовой станции ЧСР, первичных часов ЦП, цифровых часов ЦПВ и пр. оборудования АО «ХРОНОТРОН», при одиночном подключении с оптической развязкой схемы преобразователя;
  • активный выход DCF-сигнала синхронизации– для синхронизации с множественным подключением к преобразователю по схеме шины или звезды часовых станций ЧСР, первичных часов ЦП, цифровых часов ЦПВ и пр. оборудования АО «ХРОНОТРОН».

Порт Ethernet предназначен для синхронизации преобразователя от удалённого сервера, расположенного в локальной сети предприятия или в глобальной сети Интернет, по протоколу NTP. Кроме того, через этот порт с помощью специального ПО можно осуществлять настройку преобразователя с удалённого компьютера, подключенного к той же сети.

Для синхронизации удалённых ПК от порта RS-485 используется двухпроводная витая пара (в т. ч. имеющаяся в кабелях, прокладываемых для локальных сетей). Компьютер, не имеющий порта RS-485, при этом подключается к линии синхронизации с помощью преобразователя USB/RS-485, приобретаемого отдельно.

Для подключения ПК, не имеющего COM-порта, к порту преобразователя RS-232 потребуется дополнительно приобрести интерфейсный преобразователь USB/RS-232.

Корпус преобразователя выполнен в стандартном форм-факторе для модульных устройств, с креплением на DIN-рейку 35 мм. Ширина корпуса 160 мм(9 модулей).

Для настройки преобразователя ПС-NTP с помощью ПК с ОС Windows, начиная с версии XP, используется специальное ПО «NTPconvCtrl», не требующее установки.

Скачать программу настройки можно перейдя по ссылке:

NTPconvCtrl
Преобразователь ПС-NTP

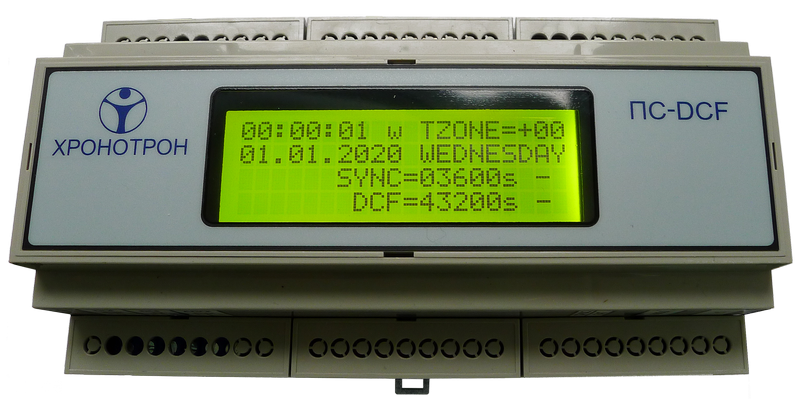

Преобразователь ПС-DCF

Основные функциональные возможности данного устройства:

  • Установка точного времени с помощью сигнала DCF, получаемого от различных устройств, производимых АО «Хронотрон» (приёмников сигналов времени П-СВ и П-СВ-2, часовой станции ЧСР, первичных цифровых часов ЦП и пр.).
  • Альтернативная установка точного времени по протоколу NTP от удалённого сервера времени, расположенного в локальной сети предприятия или глобальной сети Интернет, для обеспечения синхронизации при отсутствии DCF-сигнала на входе.
  • Адресная (по запросу) или широковещательная (без запроса, с использованием общего IP-адреса) синхронизация по протоколу NTP цифровых вторичных часов ЦВС, преобразователей ПС-NTP, а также персональных компьютеров (ПК) и других устройств, подключенных к локальной вычислительной сети.
  • Формирование собственного сигнала DCF для синхронизации различных устройств, производимых АО «Хронотрон» (часовой станции ЧСР, первичных часов ЦП, цифровых часов ЦПВ и пр.), с целью расширения возможностей построения систем единого времени.
  • Синхронизация ПК и настройка преобразователя с помощью специального программного обеспечения через интерфейсные порты RS-232 и RS-485.
Преобразователь ПС-DCF

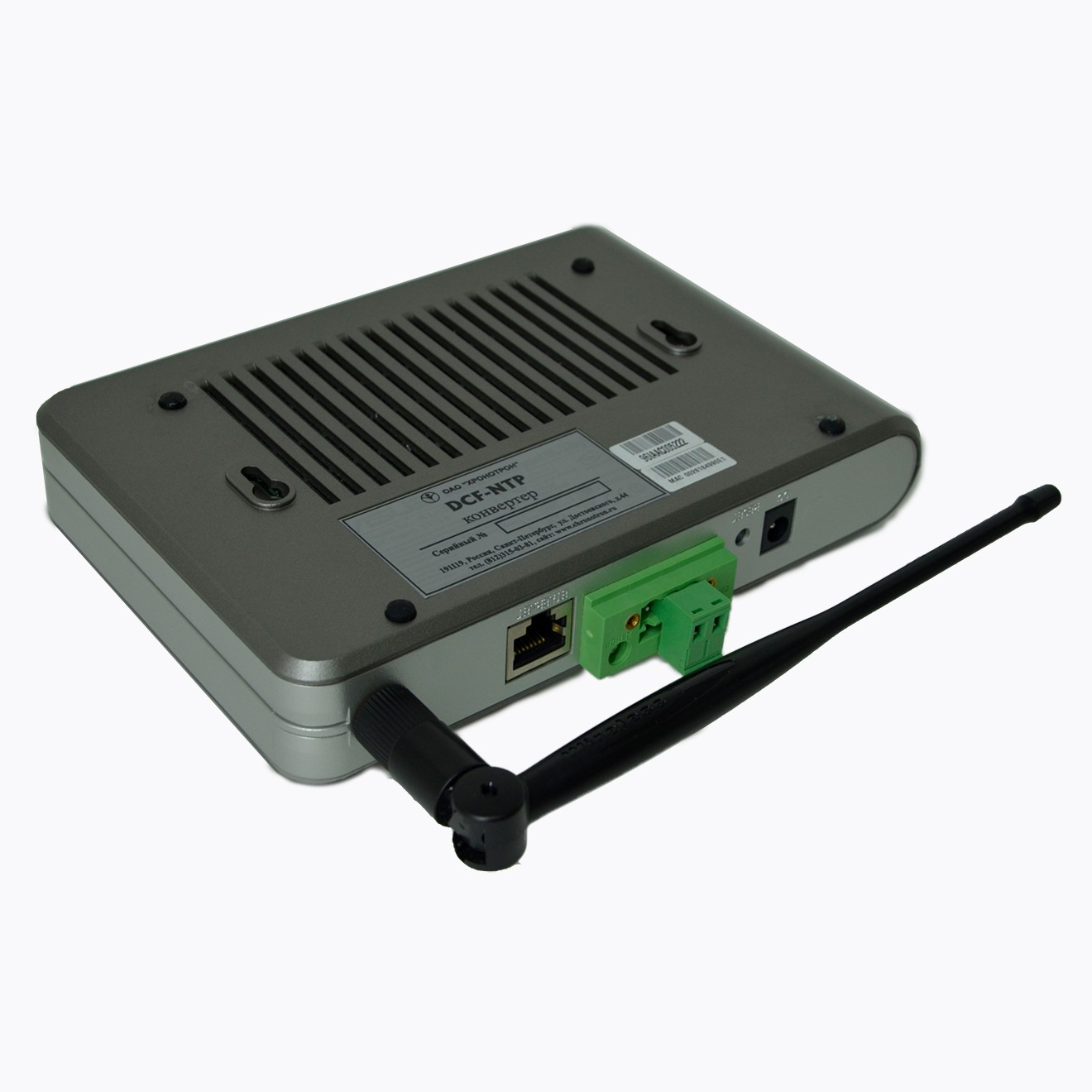

DCF-NTР конвертер (снят с производства)

DCF-NTP конвертер предназначен для синхронизации систем единого времени производства ОАО «Хронотрон» и компьютеров в локальной сети предприятий.

Конвертер может работать в одном из двух режимов:

  • получение точного времени от внешнего сервера в Интернете по протоколу NTP и формирование на выходе DCF-сигнала для подключенных устройств точного времени «Хронотрон» (часовая станция ЧСР, первичные часы ЦП, цифровые первично-вторичные часы ЦПВ)
  • получение точного времени от источника сигнала DCF (приёмник точного времени П-СВ, часовая станция ЧСР, первичные часы ЦП или цифровые первично-вторичные часы ЦПВ) и синхронизация встроенных часов компьютеров в локальной сети по протоколу NTP

Конвертер имеет возможность подключения к локальной сети через разъем Ethernet или с помощью адаптера Wi-Fi. Управление и настройка Конвертера осуществляется удаленно по локальной сети с использованием любого WEB-браузера.

DCF-NTP конвертер

Руководство по эксплуатации

Документация на преобразователь сигнала ПС-NTР Габаритный чертеж преобразователя сигнала ПС-NTР Документация на преобразователь сигнала ПС-DCF Габаритный чертеж преобразователя сигнала ПС-DCF Документация на конвертор DCF-NTР (старая версия)
